( xls ] HOJA DE CALCULO EXCEL PARA DISEÑO DE REFUERZO DE ACERO EN COLUMNAS POR FLEXO-COMPRESIÓN UNIAXIAL EN CONCRETO ARMADO (DIAGRAMA DE INTERACCIÓN)

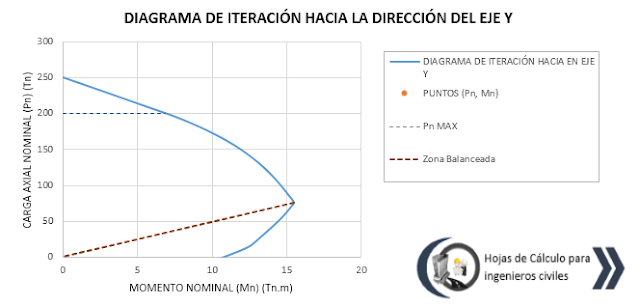

Esta hoja de calculo te permite determinar el diagrama de interacción para el diseño de columnas rectangulares por flexo-compresión (Hormigón Armado). El diagrama de Interacción se determinara inmediatamente después de insertar los datos.

Para esto basta con insertar los siguientes datos:



y listo, ya tienes los resultados en la parte inferior.



También se puede insertar los puntos nominales que actúan a lo largo de la columna teniendo en cuenta que el diagrama de interacción es de momentos flectores nominales versus fuerzas axiales nominales por ello se considerara lo siguiente:


                                                                 Mu = Ø Mn
                                                                 Mn = Mu / Ø

                                                                 Pu = Ø Pn
                                                                 Pn = Pu / Ø
Donde:
  • Para elementos a aplastamiento: Ø=0.70.

NOTA
-La hoja de calculo esta limitado para columnas que tengan un solo tipo de refuerzo y sea rectangular.
-Active macros al iniciar la plantilla.
-Inserte datos coherentes para el diseño de flexo-compresión.

ARCHIVO 1: (Para Insertar Momentos y Cargas Axiales Nominales):

Si desea trabajar con Momentos y Cargas Axiales Nominales puede descargar el siguiente archivo:

DESCARGAR


ARCHIVO 2: (Para Insertar Momentos y Cargas Axiales Últimos):

Si desea trabajar con Momentos y Cargas Axiales Últimos puede descargar el siguiente archivo:
DESCARGAR
